水、電、汽、氣抄表----技術方案

方案概述

采集8個車間,水表、電表、汽、氣表的數據推送至企業管理平臺

?在8個車間的每個車間安裝3臺物聯網關,構建能源數據采集系統的無線通信網絡;

?物聯網關安裝在車間辦公室附近,通過網線從車間辦公室接入企業局域網(LAN);

?每個能源數據采集點安裝一套智能采集裝置獲取能源表,水、電、汽表的數據,通過無線方式上傳至物聯網關

?由于表的差異,不同的數據采集點選用不同的獲取方式,在后面方案中說明。

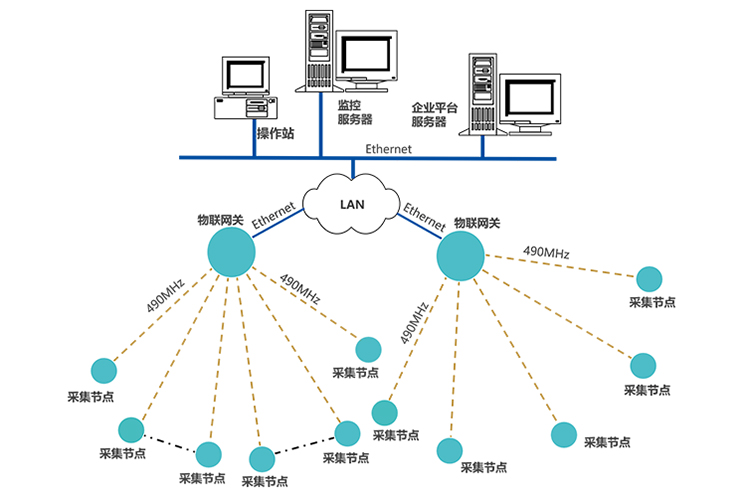

系統網絡示意圖

采集節點通過490MHz無線上傳數據至物聯網關,網關通過Ethernet接入LAN,推送數據至企業管理平臺服務器;

不同的采集節點裝置可將數據上傳至同一臺物聯網關;

網絡技術參數:

無線頻段:490MHz( 430-510MHz );

應用于跨車間、廠房,傳輸距離300m至10Km;

網關支持Ethernet/Wi-Fi/RS485等接口,可同時向多個系統上傳數據;

可增加中繼,延長傳輸距離;網關可作中繼。

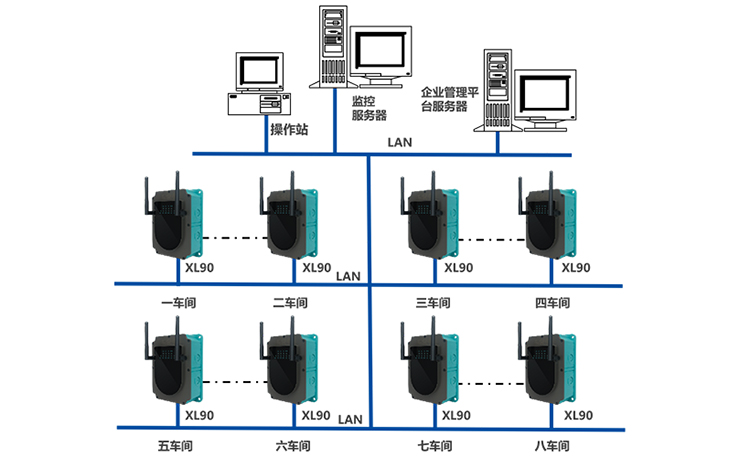

平臺及通信網絡方案

能源數據采集系統的平臺及通信網絡由平臺服務器、監控服務器、操作站及物聯網關構成;

平臺服務器、監控服務器、操作站是用戶已有或再建的系統,由用戶提供;

通信網絡由XL90物聯網關及企業LAN構成;

系統按每個車間配3臺物聯網關設計;八個車間共24臺網關;

兩臺固定式的電機,各配置1支片狀或螺桿的Pt100溫度探頭,采集電機本電溫度信號

網關配置已考慮系統的兼容、擴容,將來再增加能源數據采集點,通信網絡不需要再增加設備;

物聯網關通過無線方式獲取能源監測點的數據,通過局域網將數據推送至監控服務器;

物聯網關支持Ethernet/4G/Rs485等通信接口,可將數據推送至多個平臺,可以是公有云或私有云平臺;

Wi-Fi方式傳輸數據,平臺通過LAN直接從節點獲取數據。

用電數據獲取方案

已安裝有電子式多功能電能表的電能監測點(共有4個監測點),每個監測點配置1臺XL66智能轉換器,從電能表讀取用電數據上傳至XL90物聯網關;

其它用電監測點的每個監測點配置1塊DTSD3366G電子式多功能電能表和1臺XL66智能轉換器,獲取監測點的用電數據上傳至XL90物聯網關;

新加的電能表用于更換原有的老式電表,安裝在原表的位置;

用電數據采集,采集電流、電壓、有功、無功、電度等用電數據。

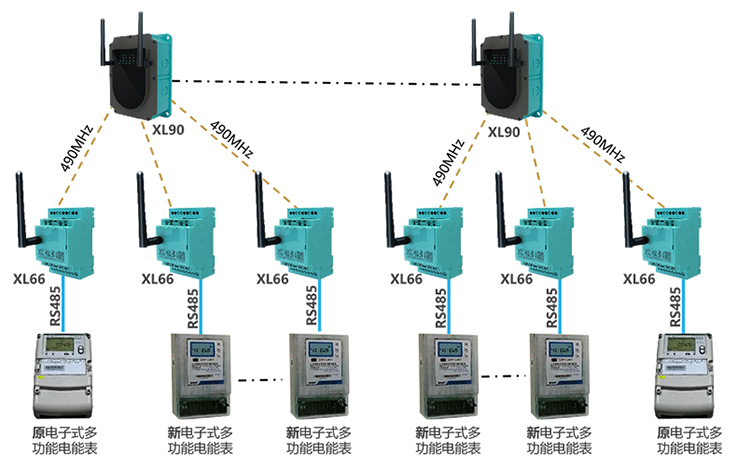

電能數據采集方案示意圖


電磁流量計采集方案

電磁流量計,主要計量熱水、冷水的使用量;

每個監測點配置1臺XL66智能轉換器,從已安裝的電磁流量計讀取流量數據上傳至XL90物聯網關;

讀取累計流量、瞬時流量以及壓力、溫度等數據。

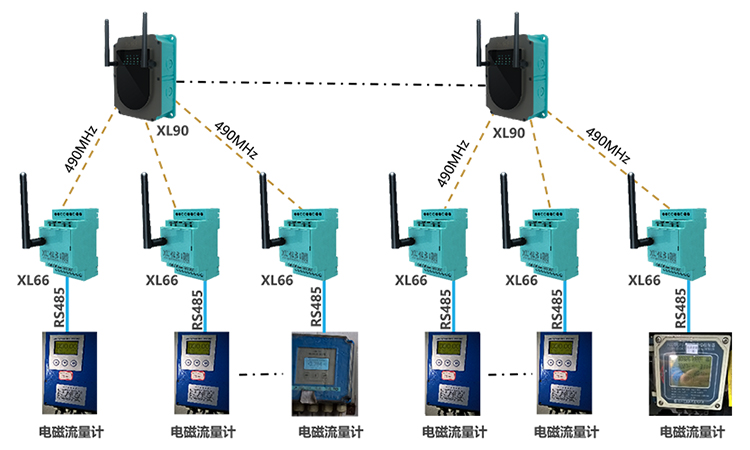

熱水、冷水?dāng)?shù)據采集方案示意圖


蒸汽流量數據采集方案

現場已安裝有無線記錄儀,采集蒸汽流量數據;

每個監測點配置1臺XL66智能轉換器,從無線記錄儀讀取蒸汽流量數據上傳至XL90物聯網關;

讀取累計流量、瞬時流量以及壓力、溫度等數據。

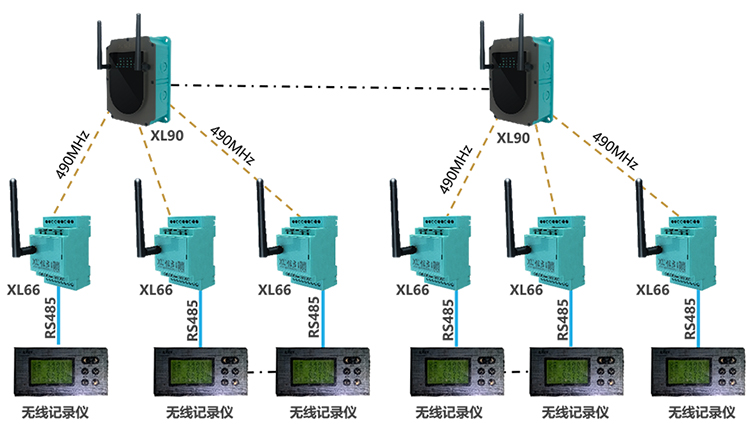

蒸汽流量數據采集方案示意圖


用水?dāng)?shù)據采集方案

目前安裝的水表都是機械式的流量表;

在每個用水量監測點配置1套XL50智能采集裝置;

XL50智能采集裝置通過攝像傳感器獲取水表讀數并上傳至XL90物聯網關;

讀取累計流量;

XL50智能采集裝置用電池供電,定時獲取水表讀數并上傳。

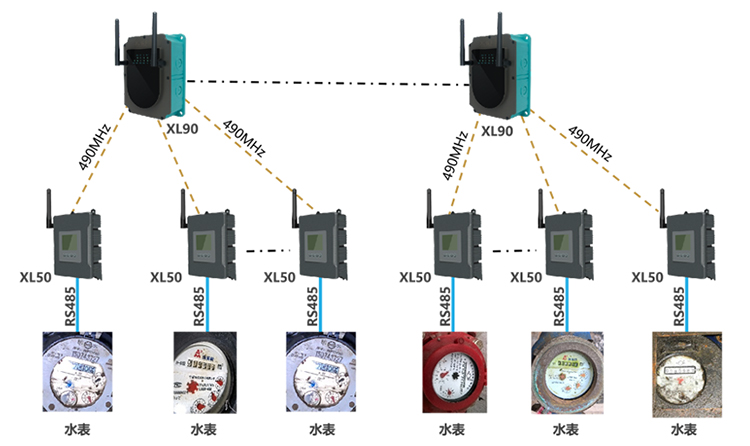

用水?dāng)?shù)據采集方案示意圖


方案核心應用產品

1、XL90物聯網關

2、XL66智能轉換器

3、XL50傳感采集裝置

項目實施

電能表及智能轉換器安裝在原電能表的控制箱或配電柜內;

流量計、無線計錄儀監測點新增設備的安裝,需另配現場控制箱,安裝新增的設備;

水表數據采集點新增設備的安裝,需另配現場控制箱,安裝新增的設備;

需要配控制箱安裝網關;

項目實施,先安裝網關和平臺對接數據;

然后再安裝監測點的設備。
