立庫電氣柜、電機溫度電流監測----技術方案

方案概述

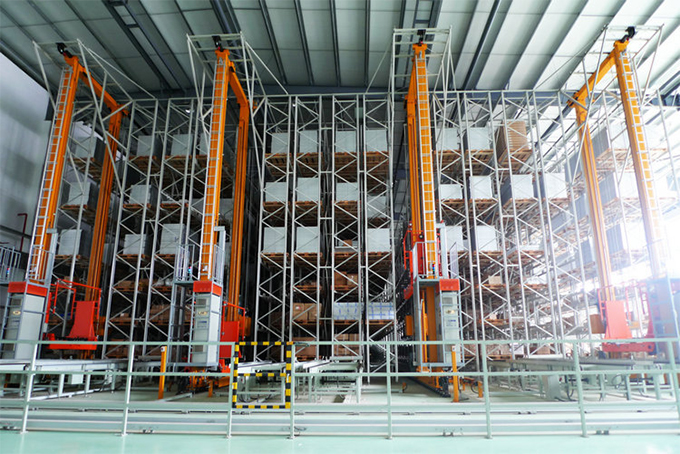

采集D9立庫電氣柜內電流、溫度,電機溫度等數據,上傳至華為MES。具體需要求如下:

?采集12臺固定電氣柜內的,A、B、C三相電流,剩余電流,A、B、C、N相銅排溫度

?采集一樓12套軌道搬運設備上,共12臺電氣柜(每套設備1臺)進線A、B、C三相電流,剩余電流,A、B、C、N相銅排溫度;每套軌道搬運設備上4臺電機的溫度,其中有兩臺電機在搬運過程中是移動的

?采集二樓1套軌道搬運設備上,1臺電氣柜內的A、B、C三相電流,剩余電流,A、B、C、N相銅排溫度;軌道搬運設備上3臺電機的溫度,其中有一臺電機在搬運過程中是移動的

固定電氣柜數據采集


每臺控制柜,配1塊XLMPH31D電氣監測儀表,以及相應的A、B、C三相電流互感器,零序電流互感器;采集進線三相電流、電壓,功率、電能,及剩余電流;電流互感器為開口式,安裝簡單方便

電氣監測儀表參數:電壓輸入,3*220VAC/380VAC,精度0.5級;電流輸入:5A,精度0.5級;剩余電流輸入:0-1000mA,精度1級;RS485輸出;帶顯示,導軌安裝

每臺控制柜,配置4支片狀Pt100溫度探頭,采集A、B、C、N相銅排溫度信號

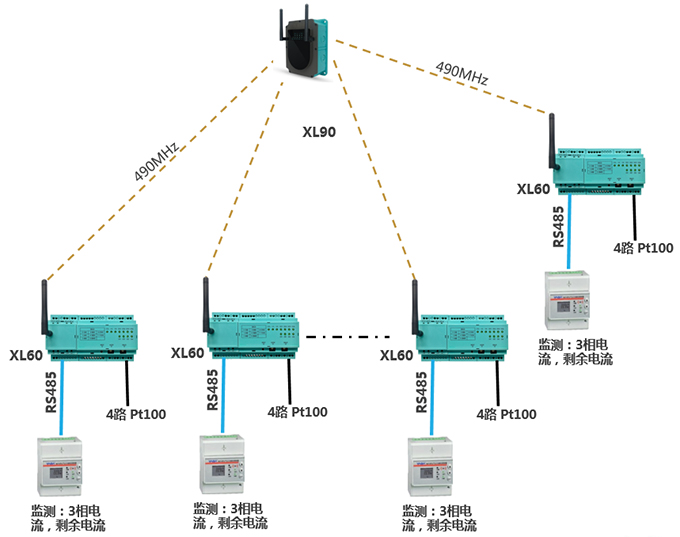

配置1臺XL60智能采集裝置,通過AI模塊采集4只溫度探頭信號,通過RS485讀取電氣監測儀表數據;XL60通過無線上傳采集的電氣、溫度數據至XL90物聯網關

軌道搬運設備數據采集


立庫一樓,共12套軌道搬運設備。每套設備,有1臺電氣柜、4臺電機需要采集數據;其中有兩臺電機是移動的

每臺控制柜,配1塊XLMPH31D電氣監測儀表,以及相應的A、B、C三相電流互感器,零序電流互感器;采集進線三相電流、電壓,功率、電能,及剩余電流;電流互感器為開口式,安裝簡單方便

電氣監測儀表參數:電壓輸入,3*220VAC/380VAC,精度0.5級;電流輸入:5A,精度0.5級;漏電電流輸入:0-1000mA,精度1級;RS485輸出;帶顯示,導軌安裝

每臺控制柜,配置4支片狀Pt100溫度探頭,采集A、B、C、N相銅排溫度信號

兩臺固定式的電機,各配置1支片狀或螺桿的Pt100溫度探頭,采集電機本電溫度信號

配置1臺XL60智能采集裝置,通過AI模塊,采集電氣柜內4只溫度探頭和兩臺固定式電機溫度探頭信號;通過RS485接口讀取電氣監測儀表數據;XL60通過無線上傳獲取的電氣、溫度數據至XL90物聯網關

兩臺移動的電機,各配置1支片狀或螺桿的Pt100溫度探頭,采集電機本電溫度信號

配置1臺XL50智能采集裝置,采集兩臺移動電機的溫度信號,通過無線方式上傳溫度數據至物聯網關

立庫二樓,只有一套軌道搬運設備需要獲取數據,有1臺電氣柜、3臺電機需要采集數據;其中有1臺電機是移動的。采集裝置配置和一樓的相同,只是少1支移動電機的溫度傳感器

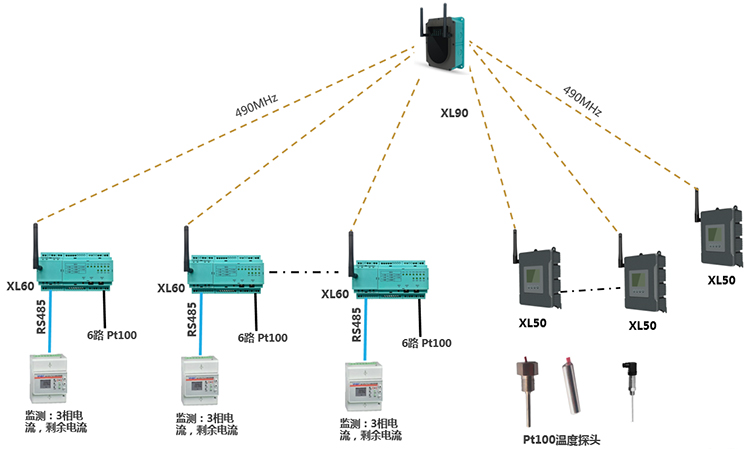

軌道搬運設備數據采集,設備配置及數據傳輸方案示意圖

XL50智能采集裝置,用電池供電;使用時間大于3年;上傳電池電壓數據,電壓低報警

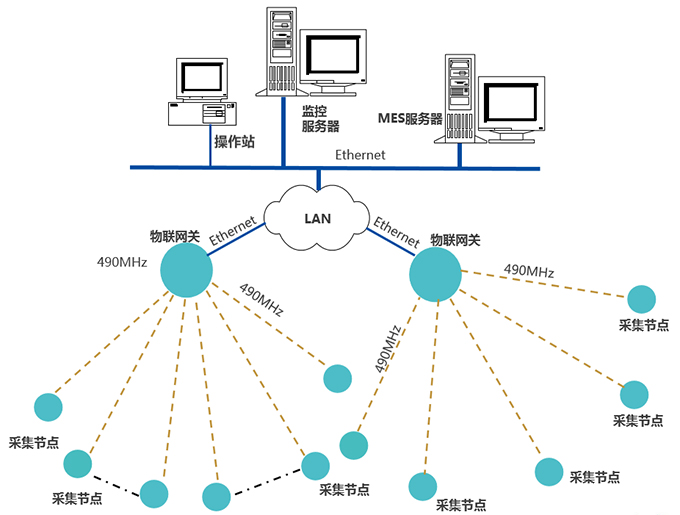

系統網絡示意圖


采集節點,通過490MHz無線上傳數據至物聯網關,網關通過Ethernet,接入LAN,推送數據至MES服務器

不同的采集節點裝置,可將數據上傳至同一臺物聯網關

網絡技術參數:

無線頻段:490MHz( 430-510MHz ),可提供不同國家地區規定的頻段

應用于跨車間、廠房,傳輸距離300m至10Km

網關支持Ethernet/Wi-Fi/RS485等接口,可同時向多個系統上傳數據

可增加中繼,延長傳輸距離;網關可作中繼

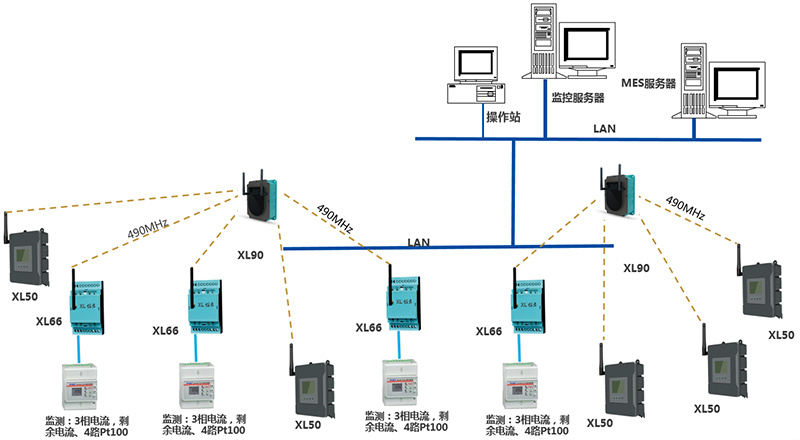

系統方案示意圖


由2臺XL90物聯網關,35臺XL66無線轉換器、28臺XL50,及電氣儀表、溫度傳感器等等構成

采集的數據,無線方式匯聚至物聯網關,通過局域網,MQTT數據格式,推送數據至MES服務器

物聯網關,可同時以不同的通信協議,將數據推送至多個軟件平臺

方案核心應用產品

1、XL90智能網關

2、XL60智能采集裝置

3、XL50傳感采集裝置

4、XL66無線轉換器
